设备简介

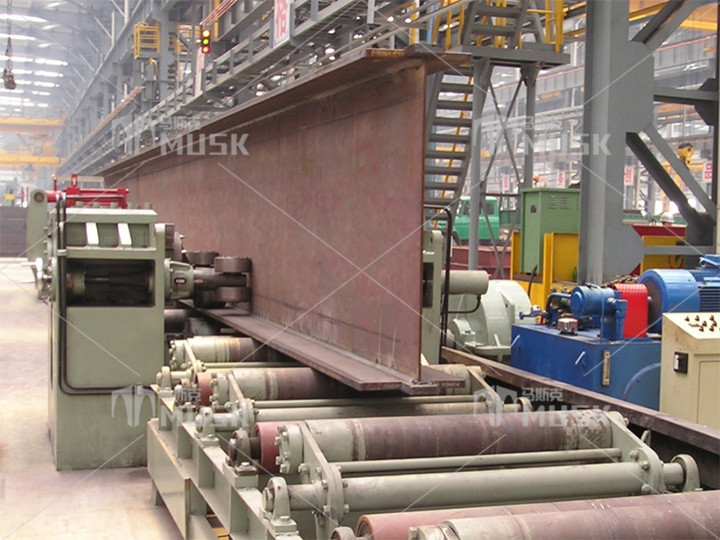

● HJY-60B型液压矫正机
，是基于市场及用户的需要，开发的一种重钢翼缘矫正设备。主体采用整体结构
，上矫正轮采用轴箱式结构，主传动轮为上顶方式，使矫正压力可以达到1500KN，且作用平稳
，用于大型厚翼缘板的H型钢的焊接变形。在主传动方面采用大型万向联轴器、圆柱齿轮减速机
、液压马达，传递扭矩达到参万多牛•米。
● 在其它辅助功能方面，展滔在主机上增设刻度显示装置及矫正量的数字显示，主机前后增加了液压浮动辊道，前后输送辊道高度可降低
，增加了使用的稳定性和安全性。
● 本机主要包括主机部分、前后液压浮动辊道
、电气系统、液压系统。
● 主机部分由整体结构式主体
，腹板扶正机构、左右上压轮调节机构、液压升降矫正传动系统及主机辊道组成
。
● 主传动机构通过液压马达、圆柱齿轮减速器、万向传动轴
、传递给主传动辊
；工作时
，主传动辊通过底部液压油缸升降
，与上部压轮一起
，实现翼板焊接变形的矫正
；扶正机构前后分为两组
，一侧用丝杆手柄操作，另一侧液压迫紧夹持（使用时，不需压的过紧）
，使工件腹板基本处于主传动轮中间对称位置上。
